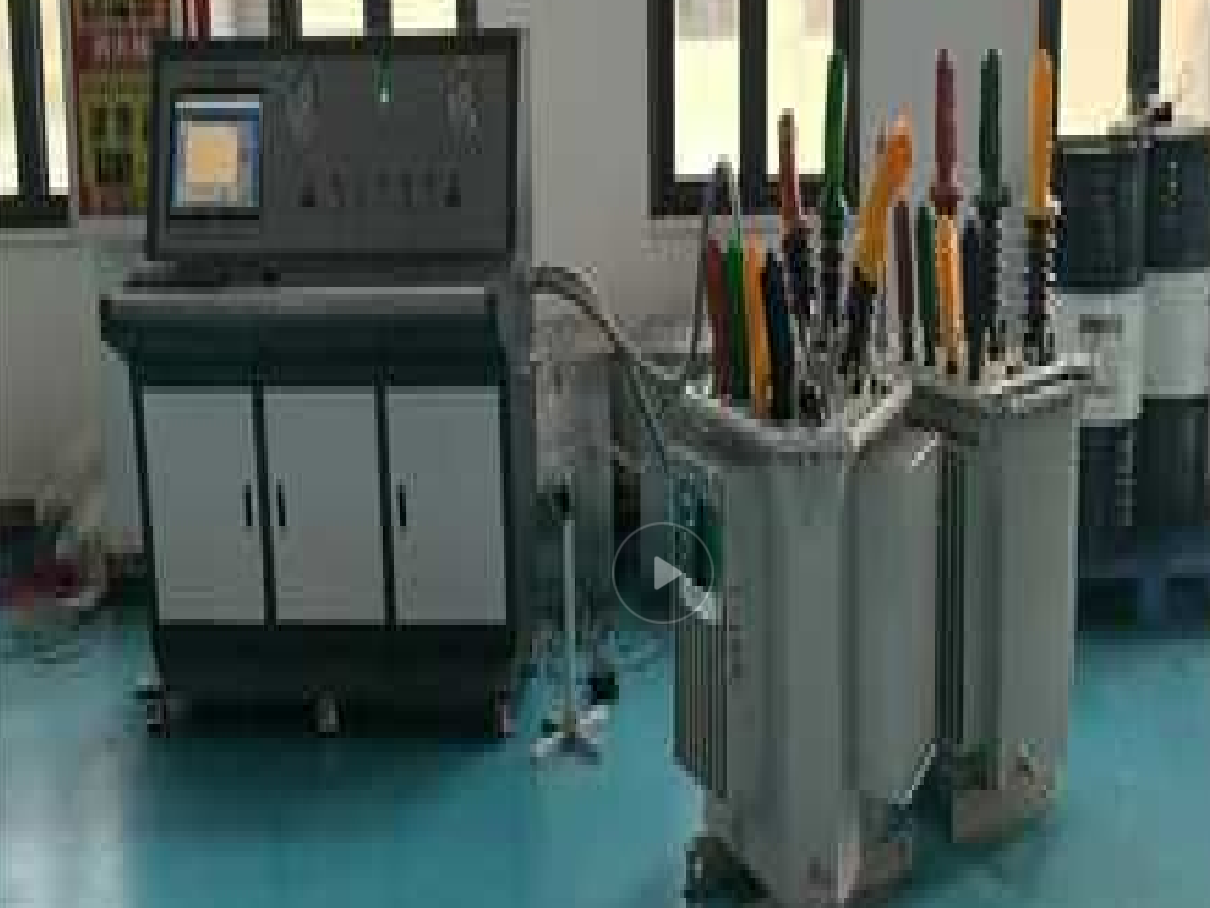

油箱真空密封性測試臺-變壓器油箱負壓試驗機
一、概述
油箱真空密封性測試臺是一種專門用于測試油箱（例如變壓器油箱、航空油箱或工業儲油容器）密封性能的設備，通過施加真空環境檢測油箱是否存在泄漏，確保其在實際使用中能夠安全儲存液體（變壓器油、液壓油等）。以下是油箱真空密封性測試臺的詳細介紹，包括技術參數表格、主要功能、組成、測試流程及相關說明，參考了您提供的歷史對話背景（如化學氧呼吸器氣密性測試臺、電磁鐵高壓爆破試驗臺等）并結合相關信息。
主要功能
· 真空密封性檢測：通過抽真空檢測油箱是否存在負壓泄露，確保其密封性能符合設計要求。判斷油箱是否滿足行業標準。
· 自動化測試：支持自動抽真空、維壓、泄漏檢測及數據記錄，減少人工操作。
· 多工況模擬：模擬不同真空度或環境條件（如溫度、濕度）下的密封性能。
· 數據記錄與報告：自動生成測試報告，包括壓力變化曲線、泄漏率及判定結果。
· 安全保護：配備過壓保護、真空泵過載保護及緊急停機功能，確保操作安全。
主要組成部分
1. 真空系統：
o 真空泵（旋片泵或干式泵），用于抽取油箱內部空氣，形成真空環境。
o 真空度范圍：通常為 -0.1 MPa 至 -0.001 MPa（絕對壓力 100 Pa 至 100 kPa）。
2. 夾具與密封系統：
o 定制夾具，適配不同形狀和尺寸的油箱（如塑料油箱、金屬油箱）。
o 密封接口使用 O 型圈或定制密封墊片，確保夾具與油箱連接處無泄漏。
3. 測量系統：
o 高精度真空壓力傳感器，監測真空度變化。
4. 控制系統：
o PLC 或工業 PC 控制，支持觸摸屏操作，設置真空度、維壓時間等參數。
o 數據采集模塊，記錄壓力變化曲線。
5. 安全系統：
o 過壓保護、真空泵過載保護、急停按鈕。
o 真空腔體配有防護罩，防止操作風險。
6. 輔助系統：
o 真空油過濾系統，防止油氣污染真空泵。
o 數據存儲與導出模塊，支持 CSV/PDF 格式報告生成。
應用領域
· 汽車工業：測試燃油箱（塑料或金屬）的密封性，確保符合安全標準（如 GB 18296）。
· 航空航天：驗證航空油箱在高真空或極端環境下的密封性能，滿足航空安全要求。
· 工業儲液設備：用于檢測液壓油箱、工業儲油容器的密封性，確保無泄漏風險。
· 新能源車輛：測試電動車電池冷卻液儲罐的密封性能。
典型測試流程（壓力衰減法）
1. 安裝油箱：將油箱固定在夾具上，連接密封接口，輸入樣品 ID。
2. 預檢：抽真空至低真空度（如 -0.01 MPa），檢查夾具密封性。
3. 主測試：抽真空至目標值（如 -0.08 MPa），維壓 30–60 秒，記錄壓力變化。
4. 泄漏判定：根據壓力上升速率或等效泄漏量判定是否合格。
o 示例：泄漏率 ≤1×10?? mL/s 或 壓力上升 ≤0.005 kPa/s 為合格。
5. 泄壓與報告：恢復常壓，生成測試報告（含壓力曲線、泄漏率、判定結果）。
關鍵技術特點
· 高精度測量：采用高精度壓力傳感器和微流量計，確保泄漏檢測的靈敏度。
· 自動化操作：支持一鍵測試、自動判定及數據存儲，提高測試效率。
· 多功能夾具：適配多種油箱尺寸和形狀，支持快速更換。
· 安全設計：配備真空泵過載保護、急停按鈕及油氣分離系統，確保操作安全。
· 數據管理：支持測試數據追溯、批次管理及與 MES/ERP 系統對接。
