機車制動管風、水壓試驗機
瀏覽：次 2022-03-30 18:14:16

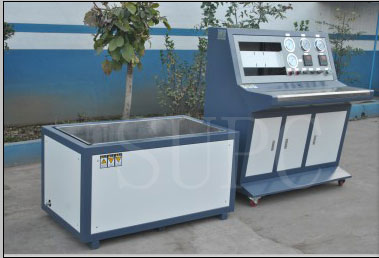

機車風管風、水壓測試臺
一、設備特點 ???????
1．TB/T 60-2001 《制動軟管連接器總成》
2．《2014鐵路客車空氣制動裝置檢修規則》等規程及總公司（原鐵道部） 制定的技術條件等相關要求。
?機車制動管風水壓試驗機測試基本原理：
1．風管水壓強度測試項目：對于機車制動軟管（風管）連接器總成應按 1. 5 倍工作壓力的水壓壓力進行水壓強度試驗，保壓 2 m i n ，觀察其在水壓狀態下的水壓密封性和水壓強度情況，不得有漏泄。橡膠軟管直徑膨脹不得超過6mm。
2．風管水壓強度測試項目：對于制動軟管（風管）連接器總成應按工作壓力進行氣密性試驗，保壓 5 m i n 不得有漏泄，配有保壓裝置和升降平臺，倆種檢測方式可同時對機車制動軟管（風管）做氣密性檢測。
?設備采用計算機控制的方式，同一臺設備能夠完成對機車制動軟管（風管）的水壓、風壓測試，轉換方便。同時可輸出風壓和水壓試驗的測試數據和壓力曲線圖。
?
?機車制動管風水壓試驗機（風管風、水壓測試臺）技術參數：
1．試驗氣壓：0.6～0.8MPa
2．試驗水壓： 0.5～1.2MPa
3．測試工位： 4工位
4．空壓精度： ±0.1MPa
5．采集精度： 0.5%FS
6．泵的選型： SUP_G_3
7．計時方式：計算機自動
8．連接方式： 快速接頭連接
9．控制方式：計算機/手動按鈕
10．輸出方式： 計算機壓力曲線和試驗報告
11．測試介質： 風壓（氣體） ，水壓（液體）
12．設備使用條件：0.3~0.8Mpa低壓氣源，220V電源。
