不銹鋼波紋管水壓及爆破試驗方法
瀏覽：次 2021-08-04 16:52:02
管殼式熱交換器用奧氏體不銹鋼波紋管(以下簡稱波紋管)是一種公稱壓力不大于 4.0MPa，工作溫度高于 -20℃、低于 450℃，工作介質適合奧氏體不銹鋼場合的波紋管。今天我們來學習這種波紋管的水壓及爆破試驗方法。
1、波紋管水壓試驗
1.1 檢驗要求
波紋管應逐根進行水壓試驗，試驗壓力不低于 2 倍設計壓力(水壓)，保壓 1min，應無滲漏。
1.2 試驗方法
水壓試驗應滿足以下要求：
a)試驗設備：電動泵或手動泵、壓力表(量程為 1.5 倍~4 倍試驗壓力，精度 1.6，當試驗壓力大于 5.0MPa 時，精度 1 級。以下要求與此同)、試驗水槽、專用夾具;
b)試驗方法：將波紋管裝上夾具，一端和泵出口連接，先將水注入管內，待排盡空氣后，將出口用堵頭封閉，緩慢加壓至試驗壓力，保壓 1min 后進行檢查。結果應符合 1.1 的要求;
c)應控制水的氯離子含量不超過 25mg/L。
2、波紋管爆破試驗
2.1 檢驗要求
波紋管的常溫爆破壓力，應不低于常溫設計壓力值的 8 倍。
2.2 試驗方法
爆破試驗應在有防護措施的條件下進行，并滿足以下要求：
a)試驗設備：電動泵或手動泵、壓力表;
b)試驗方法：將波紋管試樣平直放置，兩端不得限位。一端安裝帶有排氣閥的堵頭，另一端和泵出口連接，將水注入管內，排盡空氣，關閉排氣閥。緩慢加壓直至波紋管破壞，記錄試樣的破壞壓力和破壞情況。結果應符合 2.1 要求。若試驗壓力超過設計壓力值的 8 倍仍未破壞，允許不做到破壞。

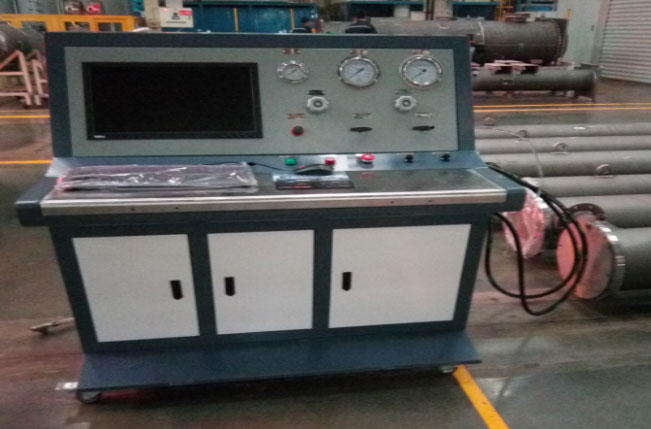

波紋管的水壓試驗和爆破試驗可在一臺設備上完成，先進行水壓試驗，保壓合格后繼續升壓至爆破壓力值。以上就是今天的分享!如果您對用于上述試驗的波紋管水壓爆破試驗機感興趣，歡迎與我們聯系!
